UG编程中的刀路轨迹指的是在窗口中显示已生成的刀具路径。数控加工仿真指的是在计算机屏幕上对工件材料进行去除的动态模拟。

其操作步骤如下：

1、UG编程中在“型腔铣”对话框中的“操作”区域中单击（生成），在图形区中生成如图所示的刀路轨迹。

2、UG编程中在“型腔铣”对话框中的“操作”区域中单击按钮（确认），系统弹出“刀轨可视化”对话框。

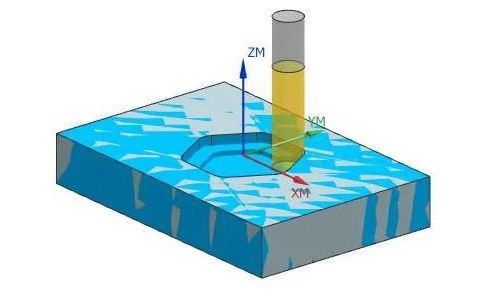

3、UG编程中单击“刀轨可视化”对话框中的“2D动态”选项卡，再单击按钮（播放），就可以进行2D动态仿真，如图10-36所示。

4、UG编程中单击“刀轨可视化”对话框中“确定”按钮，系统返回到“型腔铣”对话框，单击“确定”按钮完成型腔铣操作。

UG编程中数控刀具路径模拟有3种方式：

刀具路径重播、动态切削过程以及静态显示加工后零件形态。分别对应于对话框中的“重播”、“3D动态”和“2D动态”选项卡。

UG编程中刀具路径重播

刀具路径重播是沿一条或几条数控刀具路径显示刀具运动过程。UG编程中通过刀具路径模拟中的重播，用户能控制刀具路径的显示，就能查看程序所对应的加工位置以及各个刀位点的相应程序。

当在“刀轨可视化”对话框中选择“重播”选项卡的时候，对话框上部路径列表框列出了当前操作所包含的刀具路径。在列表框中选择某条命令，就在图形窗口中对应的数控刀具位置显示刀轨。若在图形窗口中用鼠标选取任何一个刀位点，那么数控刀具自动在所选位置显示，同时在刀具路径列表框中亮现相应的命令。

UG编程中3D动态切削

UG编程中的“刀轨可视化”对话框中单击3D动态选项卡的时候出现“3D动态”选项卡。选择对话框下部的播放图标，就在图形窗口中动态显示数控刀具切削过程。显示移动的刀具和刀柄沿刀具路径切除工件材料的过程。允许在图形窗口中放大、缩小、旋转、移动等显示刀具切削过程。

UG编程中2D动态切削

UG编程中2D动态显示刀具切削过程，显示的是数控刀具沿刀具路径切除工件材料的过程。以三维实体方式仿真刀具的切削过程，这个过程很直观。在图所示的“刀轨可视化”对话框中，单击2D动态选项卡的时候出现“2D动态”选项卡。选择对话框下部的播放图标，就在图形窗口中显示数控刀具切除运动过程。播放的时候不支持图形的缩放和旋转。

以上就是UG编程中刀路生成轨迹及仿真内容，具体问题可以咨询UG培训老师。
