UG编程型腔体实例分析

发布日期:2020-12-30 16:16:47浏览次数:9566

UG编程学习过程中不仅要牢记理论知识,还要不断进行实例练习,这样才能学好UG编程,找工作的时候也更有优势。今天这篇文章就选一个型腔体实例进行分析一下,希望大家可以仔细看一下。

UG编程零件分析

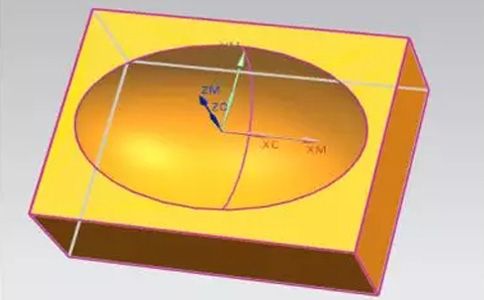

1所选零件如下图:



UG编程零件简单分析

这是一个220x180x90的长方体和椭圆的内凹槽组成的一个型腔体,要求加工出椭圆型腔,一般选择的数控加工方法是型腔铣和等高轮廓铣,型腔铣做粗加工以及半精加工,等高轮廓铣做精加工。

UG编程加工

UG编程加工前先设置好坐标系(MCSWCS重合),安全平面,部件几何体以及毛坯几何体如下图:



1型腔铣—粗加工(一次开粗)

① 刀具:φ20的立铣刀(1号刀)

② 参数:N=2000r/min F=250mm/min

③ 余量:1mm



2型腔铣—半精加工(二次开粗)

① 刀具:φ10的立铣刀(2号刀)

② 参数:N=2500r/min F=250mm/min

③ 余量:0.2mm

IPW设置:



3UG编程等高轮廓铣—精加工

①数控刀具:φ8的球头刀(3号刀)

②参数:N=3000r/min F=250mm/min

③余量:0mm





4UG编程后处理

UG编程中,生产数控切削刀具位置以及数控机床控制指令的加工刀轨文件后,因为导轨文件无法直接驱动数控机床,故必须后处理这些文件,把它转化成特定数控机床控制器能接受的NC程序,这个处理过程就是“后处理”。以下就是对后处理设置后所得到的程序(只一部分):



这篇文章通过一个简单零件介绍了UG编程加工模块中型腔铣的应用方法,这些方法在UG培训过程中也都会涉及。这篇文章中还介绍了IPW的设置,其设置对刀轨优化有很大影响,能提高零件的加工效率,在UG编程型腔铣中是必须要设置的,在平面铣中也用到IPW

UG编程中主轴转速、进给速度和进给量就要求自己查表或经验公式得出来,UG编程中这些参数的设置还要根据自己的实际情况来设置,比如切削模式、步距、切削层等,只有这样才能提高加工质量以及加工效率。

经过这样一个实例讲解,大家对型腔铣的UG编程设置有一定了解了吗?以后的文章中也会介绍更多实例,如果你还有很多疑问,可以咨询小编。也可以咨询自己的UG培训老师,老师会耐心给你讲解的。
