简单快速的UG编程入门操作

发布日期:2021-01-04 14:59:29浏览次数:8325

很多人学UG编程的时候不知道从哪里下手,在网上看的视频很多不够系统,东拼西凑起来的知识无法形成知识网络,只会让自己越学越迷糊,更加打击学习的信心,导致很多人迟迟无法入门。其实UG编程想要入门很简单,这篇文章就简单介绍一下UG编程入门的方法,请往下看。

要想学好UG编程,必须要了解软件环境,UG编程中用的软件当然是UGNX。

UG编程的加工环境

UG加工环境指的是进入UG的制作模块后进行加工编程作业的软件环境,是完结UG/CAM的起点。点击“开始”菜单,在弹出的菜单中选择“加工”指令,就进入了UG编程的加工使用模块。

UG编程的加工流程

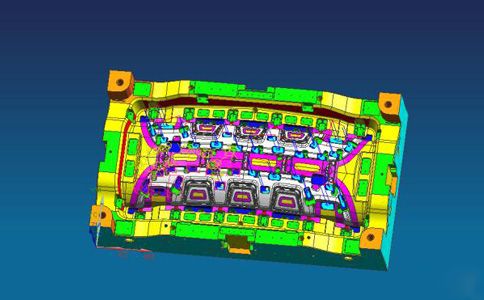

UG编程

1、UG编程之创立程序组

UG编程的程序视图中,单机“创立程序”图标或者在主菜单上挑选【插入】【程序】指令,体系弹出创立程序对话框。在“类型”下拉菜单中挑选合适的模版类型,在“程序”下拉列表中,挑选新建程序所属的父程序组,在“称号”文本框中输入称号。单击“确认”按钮创立程序组。一个程序组创立完成后能在操作导航器中检查。

2、UG编程之创立刀具

数控刀具是从毛坯上切除资料的东西,用户能根据需要创立新的数控刀具,根据选定的CAM装备,能创立不同类型的数控刀具。“创立”刀具对话框中,挑选“类型”drill的时候,能创立用于钻孔、镗孔和攻丝等用处的数控刀具;当类型是mill-planar的时候,可以创立用于平面加工用处的刀具;当现在类型为mill-contour的时候,可以创立用于外形加工用处的数控刀具。

3、UG编程之创立几何体

UG编程中创立几何体能够指定毛坯、修剪和检查几何形状、加工坐标系MCS的方位和安全平面等参数以给后续操作承继。不同的操作类型需要不同的几何类型,平面操作需要指定边界,而曲面概括操作需求面或体作为几何对象。



4、UG编程之创立加工办法

UG编程中加工零件的时候为了确保加工精度,要进行粗加工、半精加工以及精加工等几个步骤,创立加工办法就是给这些步骤制定内外公役、余量以及进给量等参数。把操作导航器切换到加工办法视图,能看到体系默许给出的四种加工办法,粗加工(MILL-ROUGH)、半精加工(MILL-SEMI-FINSH)、精加工(MILL-FINSH)以及钻孔(MILLMETHOD)。
