UG逆向工程/点造型

课程学费:

常州市兰生数控职业技术培训学校的UG逆向工程(点造型)培训项目利用10道工厂实例的讲解与练习,来让学员理解和学习UG逆向工程的知识,熟悉点造型时所需要的指令,为接下来的课程打下基础。

UG培训 报名咨询:13382802460

课程简介

  • 培训周期:45天
  • 开班计划:现场实训/考证
  • 上课方式:全天上课/夜晚上课/周末上课
  • 课程特色:推荐工作

课程详情

逆向工程,有的人也叫点造型,英文是reverseengineering。大意是根据已有的东西和结果,通过分析来推导出具体的实现方法。

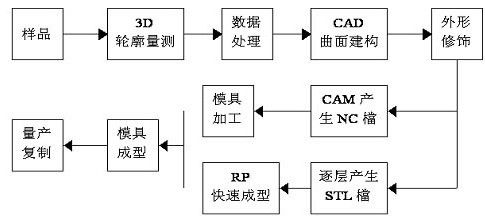

逆向工程流程示意图

逆向工程流程示意图

逆向工程教学演示

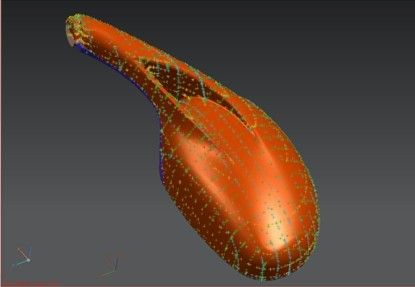

逆向工程教学演示图例

逆向工程教学

工作原理

反求技术是利用电子仪器去收集物体表面的原始数据,之后再使用软件,计算出采集数据的空间坐标,并得到对应的颜色。扫描仪是对物体作全方位的扫描、然后整理数据、三维造型、格式转换、输出结果。整个操作过程,可以分为四个步骤:

(1)物体数据化:普遍采用三坐标测量机或激光扫描仪来采集物体表面的空间坐标值。

(2)从采集的数据中分析物体的几何特征:依据数据的属性,进行分割、再采用几何特征和识别方法来分析物体的设计及加工特征。

(3)物体三维模型重建:利用CAD软件,把分割后的三维数据作表面模型的拟合,得出实物的三维模型。

(4)检验、修正三维模型。


一、基础课程:

(1)UG草图实例讲解

(2)UG建模基本指令

(3)UG曲线应用

(4)UG实体建模

(5)UG补面技术

(6)产品实例讲解

(7)UG加工模块和工程制图讲解

(8)装配和自动分模

二、图纸造型:

(1)产品机壳

(2)U盘造型

通过以上两简单实例介绍逆向工程,让学员了解逆向工程,熟悉点造型时所需要的指令,为接下来的课程打下基础。

三、逆向工程(点造型)10道精品工厂实例讲解与练习:

(1)电动车指示灯壳

(2)摩托车大灯

(3)摩托车转向灯

(4)摩托车后灯灯罩(冲压件)

(5)电动车挡泥板

(6)丰田汽车标志

(7)比亚迪SUV踏脚皮(橡胶件)

(8)现代汽车轮毂

(9)一汽重卡水箱

(10)奔驰重卡踏脚板(铝件)
