UG编程中切削区域允许通过指定“曲面百分比”或“对角点”去定义需要在操作中利用整个“驱动曲面”区域中的量。这个选择只在选择了“驱动曲面”后才能用。

UG编程中的曲面百分比

UG编程中的曲面百分比通过为第一个刀路起点和终点、最后一个刀路的起点和终点、第一个“步距”以及最后一个“步距”输入一个正的或负的百分比值确定要利用的“驱动曲面”区域大小。只用一个“驱动曲面”的时候，整个曲面是100％。对于多个曲面100％ 被这个方向的曲面数目均分。每个曲面被赋予相同的百分比，不管曲面大小。换句话说若有 5 个曲面，则每个曲面分配 20％，不管各个曲面的相对大小。第一个起点、最后一个起点以及起始步长都被看作 0％。输入一个小于 0％ 的值（负的百分比）能把切削区域延伸至曲面边缘外。输入一个大于 0％ 的值就能减小切削区域。

第一个终点、最后一个终点和结束步长都被视为 100％。输入一个小于100％的值能减小切削区域。输入大于100％的值就能把切削区域延伸至曲面边缘外。UG编程时以0-100%之外的值延伸的时候，曲面总是线性延伸的，和边缘相切。不过若是解析曲面，就比如圆柱那么它把沿着圆柱的半径继续向外延伸。在上述情况下其他驱动曲面不被考虑在延伸范围内。

UG编程时第一个起点和第一个终点指的是第一个刀路（作为沿着“切削方向”的百分比距离计算）的第一个和最后一个“驱动点”的位置。最后一个起点和最后一个终点指的是最后一个刀路（作为沿着“切削方向”的百分比距离计算）的第一个以及最后一个“驱动点”的位置。UG编程时的“起始步长”和“结束步长”是沿着步进方向的百分比距离。

注意：当指定了多个“驱动曲面”的时候，最后一个起点和最后一个终点不可用。

UG编程中的对角点

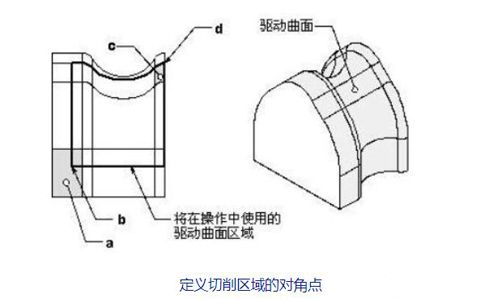

UG编程时对角点确定操作要用的“驱动曲面”区域的大小，其方法是：选择作为“驱动曲面”的面在这些面上指定用来定义区域的对角点。

第一步，UG编程时选择作为“驱动曲面”的面，在这个面中能确定用来定义驱动区域的第一个对角点。

第二步，UG编程时在所选的面上指定一个点以定义区域的第一个对角点。你能在面上的任意位置指定一个点，或使用“点子功能”选择面的一条边缘。

第三步，选择作为“驱动曲面”的面，在这个面中能确定用来定义驱动区域的第二个对角点。若第二个对角点和第一个对角点位于相同的面，就再选择相同的面。

第四步，UG编程时在所选的面上指定一个点以定义驱动区域的第二个对角点。同样的可以在面上的任意位置指定点，或用“点子功能”选择面的一条边缘。

以上就是UG编程中的曲面百分比和对角点的内容，如果你在学习UG编程时有什么问题，可以联系小编咨询哦。

一旦指定了第二个对角点，则系统绘制出操作中要利用的“驱动曲面”区域。

UG编程中的模式

模式允许您定义刀轨的形状。在“曲面区域驱动方法”中，以下选项是可用的。
